生産や、検査などの作業を行なう上で、テスター、シンクロスコープ、ロジックアナラ イザ等計測装置を用いることは少なくない。これらの機器は歴史的な関係で特有なユー ザインタフェースを有しているため、常時使用していなければ、扱いにくいものである。 そこで、必要となる計測機器からのオンライン計測による結果をCGで計測対象上にビジュ アルに表示すれば、視線を外すことなく計測値の確認を可能で、直感的で扱いやすい計 測機器を構成できる。また、計測機器とバーチャルマニュアルとが連係動作することが 可能になるため、計測結果に応じた作業内容の変更や、計測機器のモード設定を作業の 進行状況に応じて自動変更することが可能になる。

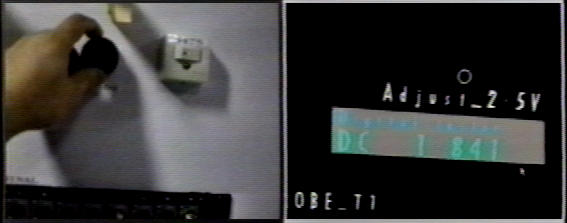

本プロトタイプは、バーチャル計測器としてPCと接続可能なデジタルマルチメータを用 いている。試作のため、このマルチメータは計測モード設定の自動的な変更ができない ものの、計測モードと計測値をPCに入力することが可能なので、モード変更を作業者に ガイドする機能を備えている。図5に、作業者が作業中に用いるバー チャル計測器の表示例(直流電圧計)を示す。
