超音波リングアレイプローブを用いた前方立体視化法

目次

1. 本研究の背景
2. リングアレイプローブ
3. 前方３次元像の再構成
4. 兎の心臓を用いた実験

1．本研究の背景

背景

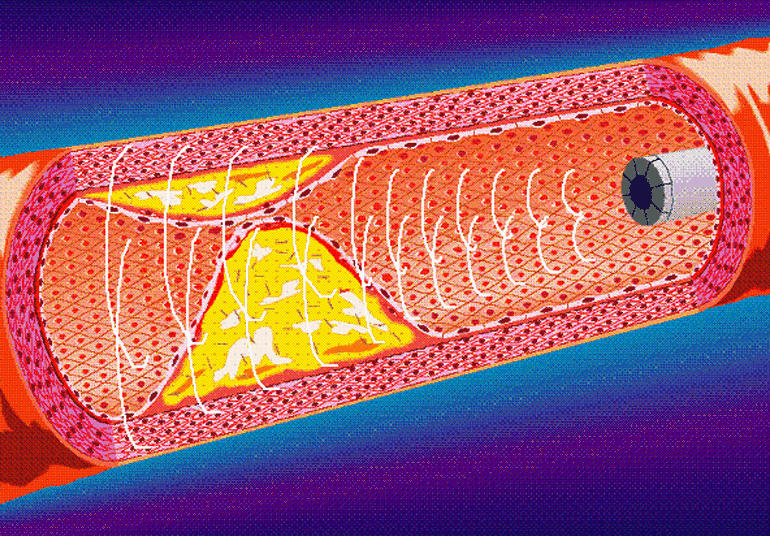

血管断面を観察するための超音波血管内視鏡は現在までに市販される までに到っているが、前方視の出来るものはいまだ開発されていない。

特徴

従来の超音波エコー法などでは、超音波ビームを送査することによって 画像化しているが、本手法ではビームではなく球面波パルスを送波して いる。これにより、一瞬にして、前方３次元像データを獲得することが 出来る。

2.リングアレイプローブ

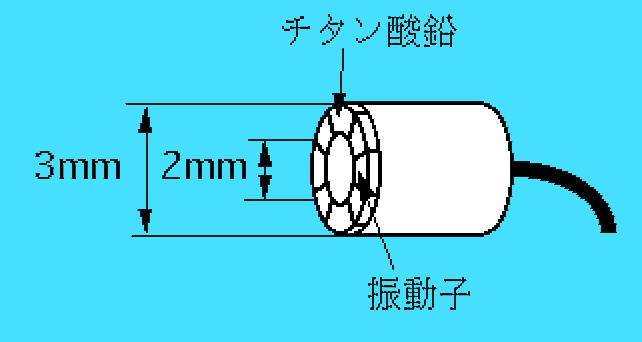

現在使用しているリングアレイプローブは８個の振動子を持っており、そのうちの １つを送波子、残りの７個を受波子としている。

3.前方３次元像の再構成

以下に画像再構成の手順を示す。

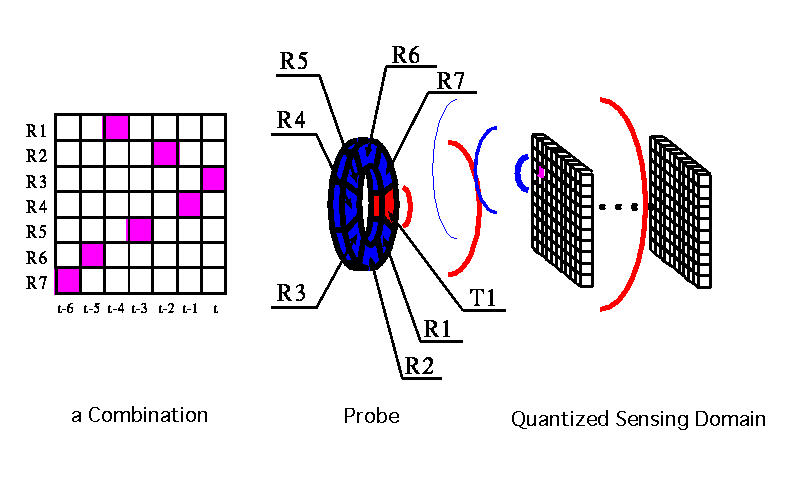

1) 計測領域を直交量子化
2) 量子化点と受波子のすべての組合せについてパルス伝搬時間を計算し、
   メモリに保存
3) 無指向性の球面波パルスを計測領域に送波
4) 計測領域からのエコーを全ての受波子で同時に受信し、A/D変換の後、
   それぞれのメモリに保存
5) ２の結果をもとに各受波子のメモリから同一の量子化点に対応するデー
   タを読みだして加算
6) ５の結果を輝度変調して画像化

4.兎の心臓を用いた実験
